Lýsing

Tæknilegar þættir

Mygla forskriftir

Mygluheiti	Níu fótur bretti mold
Vöruefni	HDPE, plast
Vörustærð	1100x900x140mm
Vöruþyngd	12 kg
Mótefni fyrir hola &. Kjarninn	P20
Myglustöð	C45
Innspýtingarkerfi	Heitt hlaupari
Hentug sprautuvél	2700T
Moldastærð	1960x1750x850mm
Líftími myglu	Meira en 300, 000 tölvur

Algengar stærðir af níu fóta plastbrettum

1. Hefðbundnar víddir (L × W × H)

Stærð (mm)	Stærð (tommur)	Algengt notkunarmál	Álagsgeta (kg)*
1200 × 1000 × 150	47.2 × 39.4 × 5.9	Evrópsk flutninga (Eur-Pallet Style)	1, 000 - 1.500 (kraftmikið)
1100 × 1100 × 150	43.3 × 43.3 × 5.9	Asískir/ástralskir markaðir	1.200–1.800 (kraftmikið)
1200 × 800 × 150	47.2 × 31.5 × 5.9	Léttur flutningur, smásala	800–1,200 (kraftmikið)
1067 × 1067 × 150	42 × 42 × 5.9	Norður -Ameríku eindrægni	1, 000 - 1.500 (kraftmikið)

*(Kraftmikið álag=þegar þú hreyfist; truflanir álag=þegar kyrrstætt, venjulega 2–3 × hærra.)**

2. Fótahæð og bil

Fótahæð: Venjulega 120–150mm (fyrir aðgang að lyftara/bretti Jack).

Fótabili:

Jafnt dreift fyrir jafnvægi (venjulega 3 × 3 rist).

Styrkt horn (hærri streitusvæði).

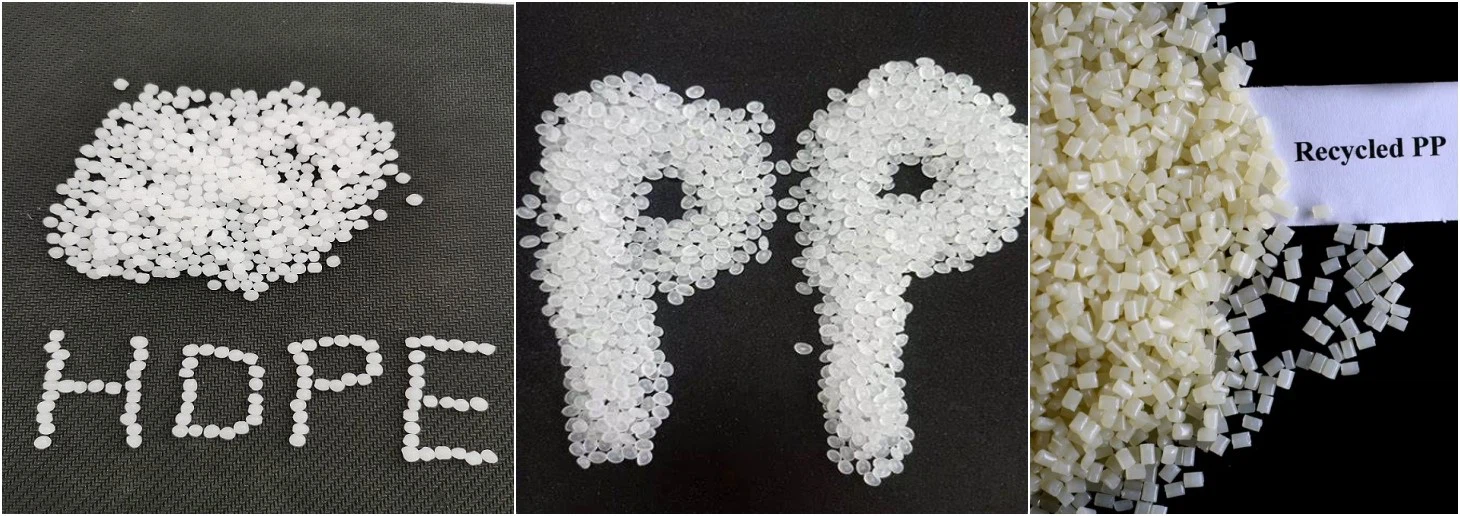

Hvaða plastefni ætti að velja í níu fóta bretti?

1. HDPE (háþéttni pólýetýlen)

>Best fyrir: Almennar tilgangi, hagkvæmar, léttar bretti.

>Kostir:

Mikil höggþol (gott fyrir mikið álag).

Raki og efnaþolinn (hentugur fyrir mat, efni).

Endurvinnanlegir og UV-stöðugir valkostir í boði.

>Cons: Less rigid than PP, may deform under extreme heat (>60 gráðu).

2. PP (pólýprópýlen)

>Best fyrir: stífar, há-stress forrit (td þungaskipti).

>Kostir:

Meiri stífni og þreytuþol en HDPE.

Framúrskarandi efnaþol (sýrur, alkalis).

Léttur en sterkur.

>Gallar: brothætt við mjög kalt hitastig (< -10°C).

3. Styrkt plast (GF-PP eða GF-HDPE)

>Best fyrir: Auka styrkur, langtíma endingu.

>Kostir:

Styrking glertrefja (GF) eykur stífni og álagsgetu.

Minni vinda og betri víddarstöðugleiki.

>Gallar:

Hærri kostnaður.

Þyngri en venjuleg plastefni.

4.. Endurunnið plast (RHDPE/RPP)

>Best fyrir: Vistvænn, meðvitaðir kaupendur fjárhagsáætlunar.

>Kostir:

Lægri kostnaður og sjálfbær.

Heldur ~ 80-90% af styrkleika plasts.

>Gallar:

Nokkuð lægri höggþol.

Litasamkvæmni getur verið mismunandi.

Hvernig á að búa til níu fóta bretti innspýtingarmót?

1. Hannaðu mótið: Fyrsta skrefið er að nota CAD hugbúnað (SolidWorks, UG/NX eða AutoCAD) til að hanna bretti og mold. Og herma eftir plastflæði, kælingu og stríðssetningu með moldflæði eða moldex3d.

2. Veldu réttu efni: Þegar þú ert með hönnun fyrir moldina þarftu að velja rétt efni fyrir starfið. Efnin sem þú velur fer eftir tegund bretts sem þú ert að gera og kröfur um innspýtingarmótunarferlið.

3. Byggðu moldina: Með hönnun þinni og efnum í höndunum er kominn tími til að smíða moldina. Þetta mun fela í sér að nota nákvæmni vélar og tæki til að búa til mótið í samræmi við forskriftir þínar.

4. Prófaðu mótið: Áður en þú notar mold til framleiðslu er mikilvægt að prófa það til að tryggja að það virki rétt. Þetta getur falið í sér að búa til sýnishornsbretti til að prófa árangur moldsins.

5. Gerðu leiðréttingar: Ef einhver vandamál eru með moldina við prófun gætirðu þurft að gera leiðréttingar til að tryggja að það virki rétt. Þetta gæti falið í sér að fínstilla hönnunina eða efni sem notuð eru í mótinu.

6. Byrjaðu framleiðslu: Þegar mótið hefur verið prófað og leiðrétt er kominn tími til að hefja framleiðslu. Með því að nota innspýtingarmótunarferlið geturðu nú búið til níu fóta bretti með auðveldum hætti og skilvirkni.

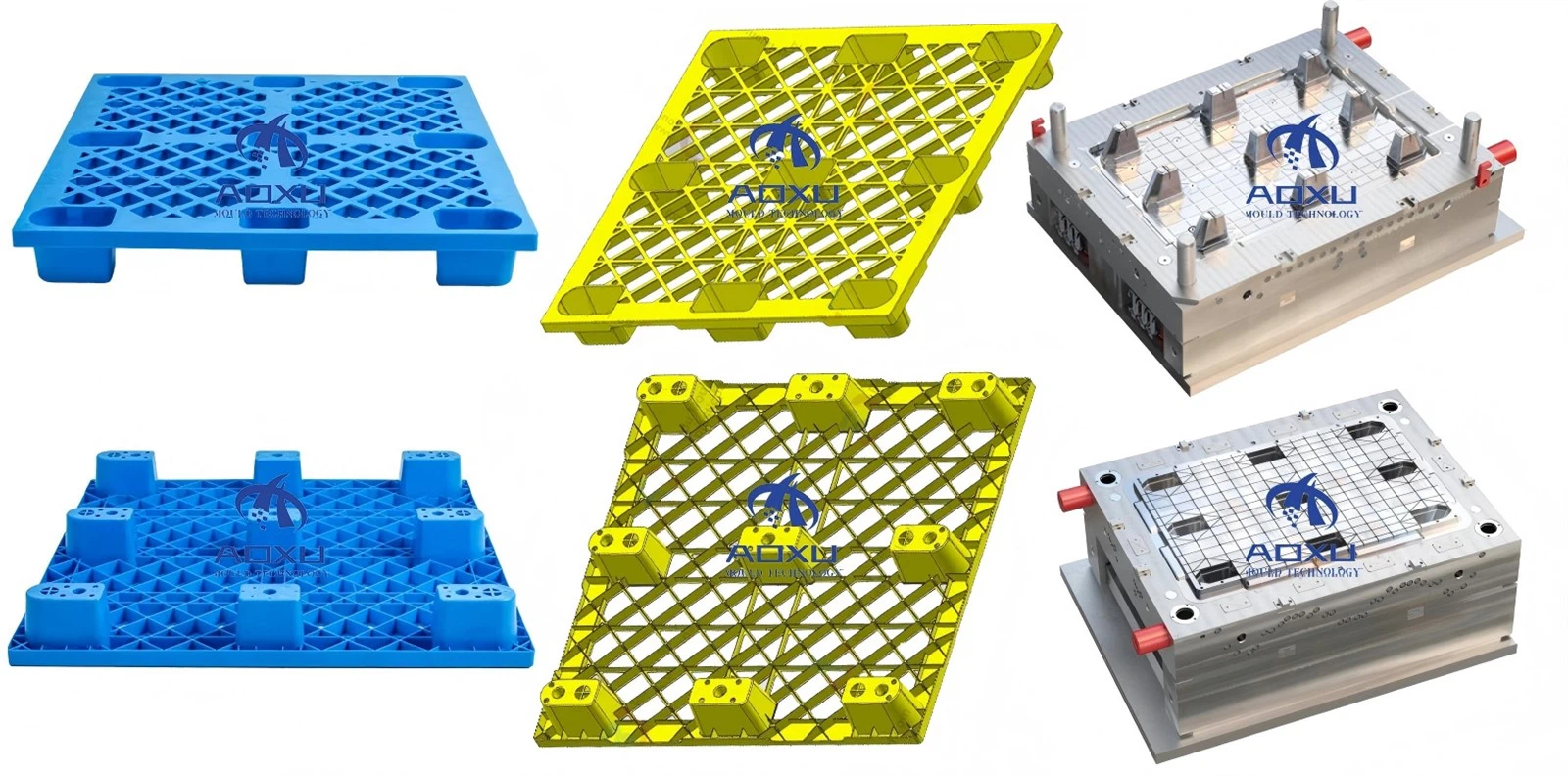

Hönnun fyrir vöru &. Mygla

Lykilatriði við að hanna plast níu fóta bretti

1.. Skipulagshönnunarsjónarmið

A. Stillingar og styrking á fótum

>Níu fótleggsskipulag verður að dreifa jafnt til að koma í veg fyrir beygju eða sprunga.

>Styrkt rifbein innan fætur og þilfari fyrir aukinn styrk.

>Tapered fætur til að auðvelda varp/stafla (ef þess er krafist).

>Fótpúðar gegn miði (valfrjálst fyrir stöðugleika á sléttum flötum).

B. Hönnun þilfara

>Opið rist á móti traustum toppi:

Grid hönnun → sparar efni, dregur úr þyngd, leyfir frárennsli.

Solid toppur → betra fyrir smá hluti, hreinlætisaðferðir (matur/lyfjafræði).

>Ribs & Gussets undir þilfari til að auka stífni.

C. Álagsgeta og sveigja

>Truflanir álag (þegar kyrrstæð) vs. kraftmikið álag (þegar þú hreyfist).

>Finite Element Analysis (FEA) mælt með því að líkja eftir streitupunktum.

>Dæmigert getu:

Hefðbundið HDPE/bls: 1, 000 - 1.500 kg.

GF-styrkt: 2, 000+ kg.

A. Drög að sjónarhornum og útkast

1–3 gráðu drög að sjónarhornum á fótum og veggjum til að auðvelda niðurbrot.

Staðsetning ejector pinna til að forðast aflögun.

B. Hönnun kælikerfis

Samræmdar kælisrásir fyrir samræmda kælingu og hraðari lotur.

Forðast vinda og vaskamerki.

C. Staðsetning og flæði hlið

Heitt hlaupakerfi kusu fyrir stóra bretti (dregur úr úrgangi).

Jafnvægi flæði til að koma í veg fyrir veika bletti.

3. Virkir eiginleikar

>FOKLIFT færsla (2- hátt eða 4- hátt aðgangur).

>Stöflun/varphönnun til að spara pláss í geymslu.

>Andstæðingur-miði yfirborð (áferð eða gúmmíhúðað).

>Eldvökvandi aukefni (ef þess er krafist fyrir ákveðnar atvinnugreinar).

Pakki &. Afhending

Mygla hluti

Myglustál

Heitt hlaupakerfi

Venjulegir hlutar

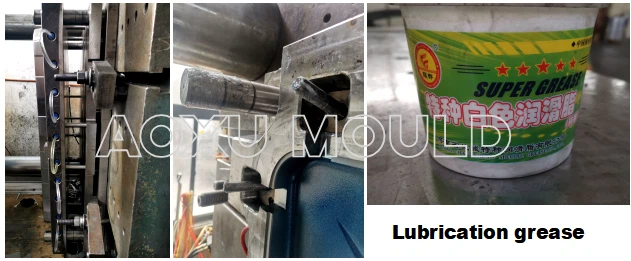

Hvernig á að viðhalda níu fóta bretti mold?

1. Regluleg hreinsun: Vertu viss um að þrífa mótið reglulega til að fjarlægja rusl, ryk eða leifar sem geta safnast upp meðan á framleiðsluferlinu stendur. Notaðu mjúkan bursta eða loftþjöppu til að hreinsa svæði sem erfitt er að ná til.

2. Smurning: Rétt smurning er lykillinn til að koma í veg fyrir núning og tryggja sléttan notkun moldsins. Notaðu þunnt lag af smurefni á alla hreyfanlega hluta, svo sem leiðbeiningar, pinna og rennibrautir, til að koma í veg fyrir slit.

3. Athugaðu hvort sliti og skemmdir: Skoðaðu myglu reglulega fyrir merki um slit, skemmdir eða röskun. Skiptu strax um skemmda eða slitna hluta til að koma í veg fyrir frekari vandamál við framleiðslu.

4.. Misskipting getur leitt til gallaðra bretti og haft áhrif á heildar gæði vörunnar.

5. Hitastýring: Haltu réttum hitastigstillingum meðan á mótunarferli bretti stendur til að koma í veg fyrir ofhitnun eða vanhita, sem getur valdið vinda eða öðrum göllum í brettum.

6. Geymsla: Geymið mótið á réttan hátt þegar það er ekki í notkun til að vernda það fyrir ryki, raka og öðrum umhverfisþáttum sem geta valdið skemmdum. Geymið það á hreinum, þurrum stað frá beinu sólarljósi eða hitaheimildum.

Algengar spurningar

>1. Getur verksmiðjan þín sérsniðið bretti mót samkvæmt sérstökum kröfum?

Já, við bjóðum upp á sérsniðna mygluhönnunarþjónustu til að mæta sérstökum þörfum viðskiptavina okkar.

>2. Hvaða efni notar verksmiðjan þín við framleiðslu á bretti mótum?

Við notum hágæða stál eins og P20, 718H, S136, H13, osfrv. við framleiðslu á bretti mótum til að tryggja endingu og langlífi.

>3. Hvaða plastefni er hægt að nota með mótunum þínum?

Mótin okkar eru samhæf við:

HDPE (háþéttni pólýetýlen)-mest algeng, hagkvæm.

PP (pólýprópýlen) – Góð efnaþol.

>4. Geturðu veitt tæknilega aðstoð eftir kaup á bretti mold?

Já, verksmiðjan okkar býður viðskiptavinum okkar framúrskarandi tæknilega aðstoð og aðstoð eftir kaup á bretti mold.

>5. Hver er leiðartími fyrir framleiðslu á bretti mótum í Ning-Fótarverksmiðju?

Leiðslutími til framleiðslu á bretti mótum getur verið breytilegur eftir því hvaða flækjustig hönnunarinnar og magnið er pantað. Söluteymi okkar mun veita þér áætlaðan leiðartíma þegar þú óskar eftir tilvitnun.

>6. Býður þú upp á flutningaþjónustu fyrir bretti mót?

Já, við getum skipulagt flutningaþjónustu fyrir bretti mót til að tryggja þægilegan afhendingu til viðskiptavina okkar.

>7. Hvernig get ég haft samband við þig vegna frekari fyrirspurna?

Þú getur haft samband við okkur í gegnum vefsíðu okkar, tölvupóst eða síma til að spyrjast fyrir um vörur okkar og þjónustu. Lið okkar mun vera fús til að aðstoða þig við allar spurningar sem þú gætir haft. Og við munum veita þér samkeppnishæf tilvitnun miðað við kröfur þínar.

>8. Hvað er MOQ (lágmarks pöntunarmagn)?

Mót: 1 sett (sérsmíðað fyrir hverja pöntun).
